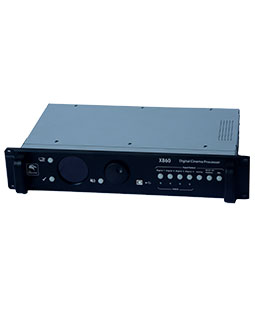

X860
技术参数:
数字 1 输入:4* AES 25针 D 型母接口提供4路AES/EBU声道对输入。
输入阻
抗 : 110Ω, 平衡
数字 2 和 3 输入: 1* AES阳性BNC接头,非平衡但浮动,符合AES-3id-1995/SMPTE 276M 要求 。
输入阻抗 : 75Ω
数字 4 输入:光纤接口
多声道模拟输入: 8 声道 25 针D型母接口,平衡模拟,10K 差分输入阻抗。
参考电平 :300 mV
非同步输入: 2 声道,RCA 接头,21K 输入阻抗,输入电平可调麦克风输入;XLR 接口,标准针脚,10K 差分输入阻抗,可使用 12V 幻象电源,增益可调整。
主音频输出: 8 声道 25 针D型公接口,平衡,浮动,模拟,100Ω 差分输出阻抗,负载不得低于 600Ω。
辅助输出: 2 声道,非平衡模拟,100Ω 输出阻抗,RCA 接口。
参考电平:200 mV。
听力受损模式输出: 单声道,非平衡模拟,100Ω 的输出阻抗, RCA 接口左、中、右声道的混合信号,并对中声道加权;输出电平:200 mV。
始终输出: 4*AES 输入的 7/8 声道,提供了额外的功能, 比如输出H/I 和VI-N 信号—此固定电平输出未经过房间 EQ 处理,且不受音量旋钮控制。
